Можно работу крышных вентиляторов RF регулировать при помощи частотного преобразователя?

Можно работу крышных вентиляторов RF регулировать при помощи частотного преобразователя?

Да, можно. Производительность крышных вентиляторов RF можно регулировать при помощи частотных преобразователей типа  Vacon 10. Схемы соединений можете найти в актуальной версии монтажного руководства. Для настройки параметров частотного преобразователя необходимо действовать по следующей инструкции.

Ввод трехфазного вентилятора с частотным преобразователем в эксплуатацию (Vacon 10)

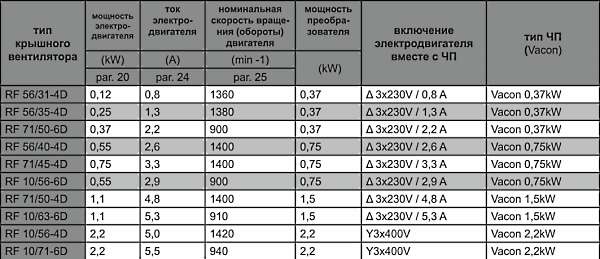

Для регулирования кровельных вентиляторов серии RF… используются четыре силовые серии частотных преобразователей Vacon 10. Набор параметров электродвигателя, предварительно настроенных в частотном преобразователе на заводе-изготовителе  всегда настроен на самую низкую мощность кровельного вентилятора в данной силовой серии. Перед самим запуском кровельного вентилятора необходимо проверить, если параметры электродвигателя, указанные в таблице № 1, соответствуют настройке набора параметров  частотного преобразователя ЧП.

Речь идет о проверке следующих параметров:

  • номинальные обороты – номер параметра 1.3
  • ток электродвигателя – номер параметра 1.4
  • перегрузка по току  – номер параметра 1.7

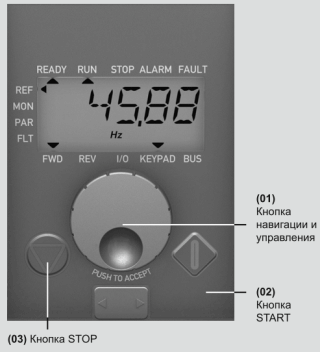

Описание панели управления:

Описание дисплея:

Текущее рабочее состояние частотного преобразователя указывают стрелки на верхней строчке дисплея:
READY RUN STOP ALARM FAULT



Направление вращения и способ управления изображают стрелки на нижней строчке дисплея:
FWD REV I/O KEYPAD BUS

На левой стороне дисплея стрелка изображает группу выбранных параметров:
REF MON PAR FLT

Кнопки управления:

(1) Кнопка навигации и управления:
Настройка и изменения параметров

(2) Кнопка START:
Включает электродвигатель и позволяет управлять преобразователем частоты прямо с панели  (в конфигурации параметров Remak a.s. кнопка блокирована)

(3) Кнопка STOP:
Остановит электродвигатель

Nastavení frekvenčního měniče

Порядок контроля и изменения параметров электродвигателя:

  1. ЧП должен быть подключен к напряжению питания
    - светится подстветка дисплея,
    -  активное состояние STOP

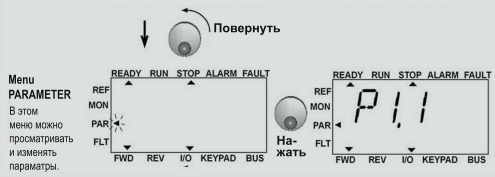

  1.  повернуть колесико навигации так, чтобы стрелка  была на левой стороне дисплея начала мигать  напротив надписи „PAR“ , нажать на навигационное колесико – см. рис.

  2. Поворачиванием колесиком последовательно выбрать параметр P1.3, P1.4, P1.7 и сверить величину этих выбранных параметров с величинами в таблице №1
  3.  Если все величины параметров соответствуют с данными в таблице №2, нажмите 2x навигационное колесико для возврата в режим мониторинга

  4.  В противном случае, если параметры не cоответствуют табличным в табл. №1, необходимо для при изменении параметров действовать в следующем порядке

  5.  Изобразить параметр P1.3 и нажать колесико управления, изображаемый параметр начнет мигать, при помощи колесика настроить необходимую величину по таблице №1, а это изменение величины подтвердить нажатием кнопки управления.

    В таком же порядке необходимо действовать у параметров 1.4 и 1.7. Для возврата в основной режим  мониторинга настройки нажать 2 раза на колесико.

Настройка частотного преобразователя для управления аналоговым сигналом

Стандартная настройка частотного преобразователя на заводе-изготовителе конфигурирована для управления задаванием приказов через цифровые входы, что позволяет подключение к блоку управления  VCB, или управления при помощи дистанционного блока управления  ORe5.

Для подключения частотного преобразователя к блокам управления  WBC или регулирование оборотов аналоговым сигналом (AI)  0 -10В необходимо изменить настройку параметра № 3.3

Cтандартная предварительная настройка параметров 3.3  -  “ 0 “ для управления AI изменение параметра на  “1“:

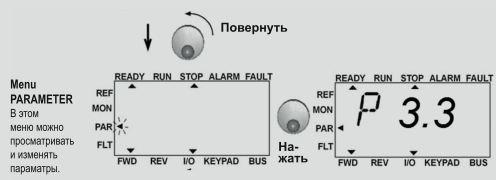

  1. Поворачивать колесико навигации до тех пор, пока стрелка на левой стороне дисплея не начнет мигать напротив надписи „PAR“, нажать на колесико навигации – см. рис.
    Nastavení skupiny parametrizačních bodů
  2. Поворачиванием колесика выбрать параметр P3.3 и нажать на колесико управления, изображенный параметр начнет мигать, при помощи колесика управления настроить величину “1“ и подтвердитьнажатием кнопки управления
  3. Для возврата в основной режим мониторинга настройки 2 раза нажать на колесико управления.

Подробное описание настройки частотного преобразователя приведено в инструкции для Vacon 10.

Выше приведенные способы изменения параметров тоже являются составной  частью актуального руководства.
