Управление частотных преобразователей Vacon и регуляторов напряжения посредством командоаппарата ORe 5

Управление частотных преобразователей Vacon и регуляторов напряжения посредством командоаппарата ORe 5

Частотные преобразователи, поставляемые  компанией Remak, позволяют управление двумя способами: при помощи сигнала управления 0-10V или комбинацией соединения трех дискретных контактов. Способ уравления выбирается в меню частотного преобразователя.

Регуляторы напряжения TRN управляются только комбинацией соединения трех дискретных контактов, прямое управление посредством сигнала 0-10 V недопустимо.

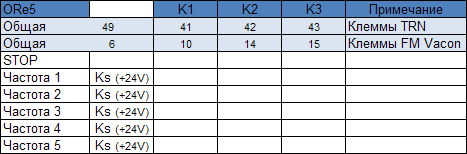

Комбинацию соединения дискретных  контактов генерирует или блок управления, или командоаппарат ORe 5. Комбинации жестко ограничены, любая другая комбинация не совпадающая с ниже указанными обозначает состояние СТОП. Комбинации для отдельных степеней мощности одинаковые для регуляторов TRN и для частотных преобразователей.

На практике это значит подачу сигнала управления +24V из общей клеммы ( 49 - TRN, 6 - FM ) на клеммы отдельных входов (41, 42, 43 - TRN, 10, 14, 15 - FM ).

Помимо соединения выбранной  комбинации для установки скорости необходимо подать также сигнал СТАРТ::

  • у частотного преобразователя соединением клемм 6 - 8
  • у регулятора соединением клемм 46 - 47, соединением клемм 47 - 48 регулятор  выключается или повторно включается после устранения аварии



Схема подключения частотного преобразователя Vacon и командоаппарата ORe5

Частотный преобразователь не применяется для подключения термоконтактов мотора вентилятора, что необходимо обеспечить другим способом (напр. при помощи реле защиты STE, STD)



Схема  подключения регулятора TRN и командоаппарата ORe5

При этом подключении регулятор выполняет не только функцию регулирования мощности, но  и одновременно служит для защиты вентилятора по состоянию термоконтактов, и в случае их срабатывания, обеспечит безопасное отключение питания к мотору вентилятора.

Если регулятор связан с блоком управления, функцию защиты вентилятора по состоянию термоконтактов, обеспечивает блок управления и регулятор выполняет только функцию регулирования мощности.  В этом случае необходимо блокировать все защитные функции регулятора подключением  клемм 48 - PT2. Конкретная схема подключения поставляется всегда с блоком управления..



Схема подключения двух частотных преобразователей Vacon с командоаппаратом ORe5



Схема подключения двух регуляторов TRN с командоаппаратом ORe5

Как можно заметить в схеме, напряжение +24V  подключено только из одного регулятора (клемма 49), или из одного частотного преобразователя(клемма 6). Клемма второго регулятора (преобразователя) останется не подключенной.
